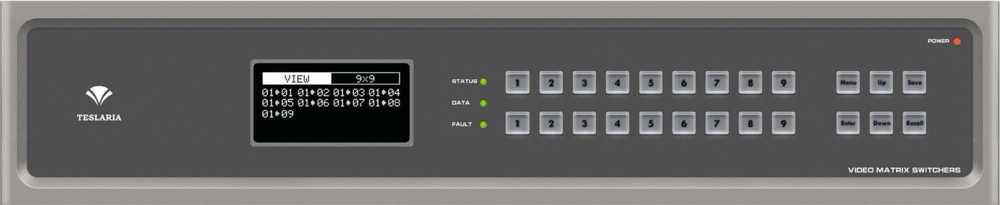

全新的EMC-809是运行在T-CES系统平台下的一款标准化模块产品，是TESLARIA家族产品成员之一，支持 IEEE标准以太网络通讯，基于软件平台运行、可网络远程调试，具有音视频的解析，传输，分配，切换功能。 所有信号输入输出均采用单卡单路的混合插卡方式，******限度的给予了用户配置的灵活性。电磁防护设计可以 有效屏蔽来自外界环境的电磁干扰，使设备稳定运行。系统支持DVI接口、HD-BaseT接口、3G-SDI接口、光 纤接□等各种类型的输入输出板卡，内部采用多格式自动识别切换技术，可以兼容不同接□类型的视频设备。 EMC-809 T泛应用于高清视频合议室、广播电视工程、多媒体会议厅、大屏幕显示、电视教学、指挥中心等场所。
EMC-809单通道交换信号速率高达6. 75Gbps,主板交换能力采用四核四链路处理技术，核心数据交换能力可达 32Gbpso音视频信号运用数字无压缩的传输方式，保证图像信号的高保真输出；独特的信号链路屏蔽技术保证 信号的完整性；独特的处理方式，大大提高设备的切换速度，指令之间无需等待、快速响应，实现无缝切换； 整套设计理念完美解决视频系统中信号源过多和数模信号并存的兼容难题，并可以******程度的节省成本，利于 系统升级、扩容及维护；设备内部核心数字开关具有超强的抗干扰能力；并采用过压保护和ESD防静电技术等 多重保护措施，保证设备长期稳定运行。
核心优势：
>T-CES平台系统下全网络运行的模块化产品
>EMC-809混合式插卡视频矩阵采用物联网络系统架构设 计，开放数据接口，支持双向数据通信、支持设备全功 能性远程调试及运维管理
>IEEE标准网络智能管理设备，支持254台设备集中管理 A内置强大WEB服务器，支持网络设置，网络调试及远程
控制
>100/1000M自适应网络设计，兼具双网络、双RS-232通 讯备份功能
》四核四链路核心芯片可达32 Gbps处理速率
>支持EDID的自动读取，支持HDCP解析
>3D图像倍频修复、临近像素复读处理和3D去除隔行处 理功能进行图像修复功能
像降频处理功能
A输出传输带宽速率高达lOGbps
＞支持9路视频输入板卡、9路视频输出板卡
＞支持各种信号的快速无缝切换
A兼容DVI、HD-BaseT、3G-SDI、光纤等接□类型的输入 输出板卡
»支持过压、过流、过热和过载保护，降低设备被损坏的 概率
A支持音频解析和融合、分配切换功能
A专业工程机设计-内置电源后置式开关设计
A国际标准2U尺寸设计，家族化、统一化外观机架式设计
参数规格
平台管理
平台 T-CES物联网生态数据自动化运维平台
通讯 100/1000Mbps,自动交换，自动协商，自动发现，标准TCP/IP协议
输入板卡 DVI 板卡：支持 HDMI、DVI、DisplayPort、VGA、YPBPR、RGBHV、CVBS 3G-SDI板卡：支持3GSDI、HDSDI、SDI,支持3G-SDI环出功能 HD-BaseT板卡：支持HD-BaseT网络信号、RS232双向传输、红外IR输入 Fiber板卡：支持多模，单模高清视频光纤输出
输出板卡 全功能板卡：支持 HDMI、DVI、DisplayPort、VGA、YPBPR、RGBHV、CVBS 3G-SDI板卡：支持3G-SDI、HDSDI, SDI,支持3G-SDI环出功能 HD-BaseT板卡：支持HD-BaseT网络信号、RS232双向传输、红外IR输出 Fiber板卡：支持多模，单模高清视频光纤输出
音频传输 杜比立体音频融合和切换功能
协议 HDMI1. 4a和DVI1.0协议，HDCP协议和EDID功能
色彩空间 RGB444, YUV444. YUV422色彩空间，x.v. Color扩展色域标准
分辨率 640 x 480—1920 x 1200@60Hz （VESA 标准），480i—4K30Hz （HDTV 标准）
数据速率 12.5Gbps
传输距离 70m （六类网线）、2000m （多模光纤）、80Km （单模光纤）、25米（数字线缆）30米（模拟线缆）
功耗 17W （空载）
电源 100 ~ 240V 交流，50/60HZ
端口
视频输入 9路混合输入卡槽，单卡单路
视频输出 9路混合输出卡槽，单卡单路
网络接口 标准以太网HTTP协议，RJ45端口，100M/1000M自适应
RS232 接口 默认115200波特率，8数据位，1停止位，无奇偶校验，DE9串行通讯端口
POWER指示灯 红色LED指示灯，指示灯常亮表示电源供电正常
DATA指示灯 绿色LED指示灯，指示灯闪烁表示正在发送/接收数据
FAULT指示灯 红色LED指示灯，表明设备出现严重故障，需要返回厂家维修
工作环境
工作温度范围 -10C ~ 50C
工作湿度范围 <90%RH
